Pixar USDをXcodeでデバッグ実行する

March 19, 2023

USD

前回の続き。ここにXcodeでのデバッグ手順を記す。

環境

以下の環境で確認している。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23


$ uname -m
arm64

$ sysctl -n machdep.cpu.brand_string
Apple M1 Max

$ sw_vers
ProductName:	macOS
ProductVersion:	12.6.3
BuildVersion:	21G419

$ xcodebuild -version
Xcode 14.2
Build version 14C18

$ which -a clang
/usr/bin/clang

$ /usr/bin/clang --version
Apple clang version 14.0.0 (clang-1400.0.29.202)
Target: arm64-apple-darwin21.6.0
Thread model: posix
InstalledDir: /Applications/Xcode.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/bin

Xcodeでのデバッグ手順

XcodeでUSDのコードをデバッグするまでの手順を示す。

Xcodeプロジェクトの生成

build_scripts/build_usd.py の引数 generator に Xcode を指定するとXcodeプロジェクトの生成と併せてCMakeのビルドが始まる。

1

python build_scripts/build_usd.py --generator Xcode ./xcode

デバッグの場合は --build-variant に debug を指定する。以下に実行例を示す。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50


$ python build_scripts/build_usd.py --build-variant debug --generator Xcode ./xcode

Building with settings:
  USD source directory          /Users/hiroakit/workspace/PixarUSD
  USD install directory         /Users/hiroakit/workspace/PixarUSD/xcode
  3rd-party source directory    /Users/hiroakit/workspace/PixarUSD/xcode/src
  3rd-party install directory   /Users/hiroakit/workspace/PixarUSD/xcode
  Build directory               /Users/hiroakit/workspace/PixarUSD/xcode/build
  CMake generator               Xcode
  CMake toolset                 Default
  Downloader                    curl

  Building                      Shared libraries
    Variant                     Debug
    Target                      native
    Imaging                     On
      Ptex support:             Off
      OpenVDB support:          Off
      OpenImageIO support:      Off
      OpenColorIO support:      Off
      PRMan support:            Off
    UsdImaging                  On
      usdview:                  On
    Python support              On
      Python Debug:             Off
      Python 3:                 On
    Documentation               Off
    Tests                       Off
    Examples                    On
    Tutorials                   On
    Tools                       On
    Alembic Plugin              Off
      HDF5 support:             Off
    Draco Plugin                Off
    MaterialX Plugin            Off

  Dependencies                  zlib, boost, TBB, OpenSubdiv
STATUS: Installing zlib...
STATUS: Installing boost...
STATUS: Installing TBB...
STATUS: Installing OpenSubdiv...
STATUS: Installing USD...

Success! To use USD, please ensure that you have:

    The following in your PYTHONPATH environment variable:
    /Users/hiroakit/workspace/PixarUSD/xcode/lib/python

    The following in your PATH environment variable:
    /Users/hiroakit/workspace/PixarUSD/xcode/bin

build_scripts/build_usd.py の処理が完了したら、 xcode/build/PixarUSD/usd.xcodeproj の存在を確認する。

Xcodeプロジェクトのスキーマ設定

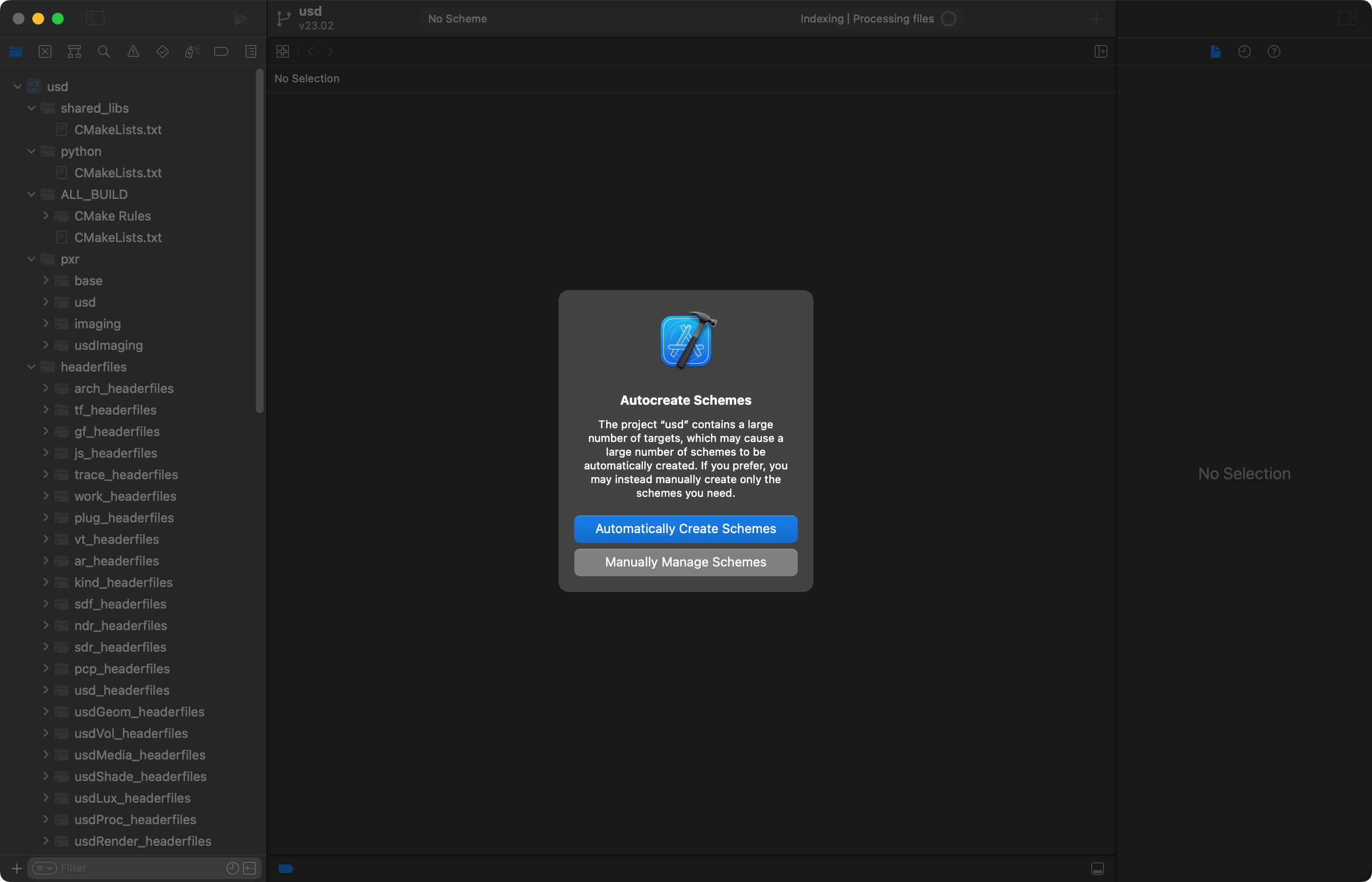

xcode/build/PixarUSD/usd.xcodeproj を開くと以下の設問がある。どちらを選択しても良い。ここでは Automatically Create Schemes を選ぶ。

./images/figure_usd_xcode_debug_01.png

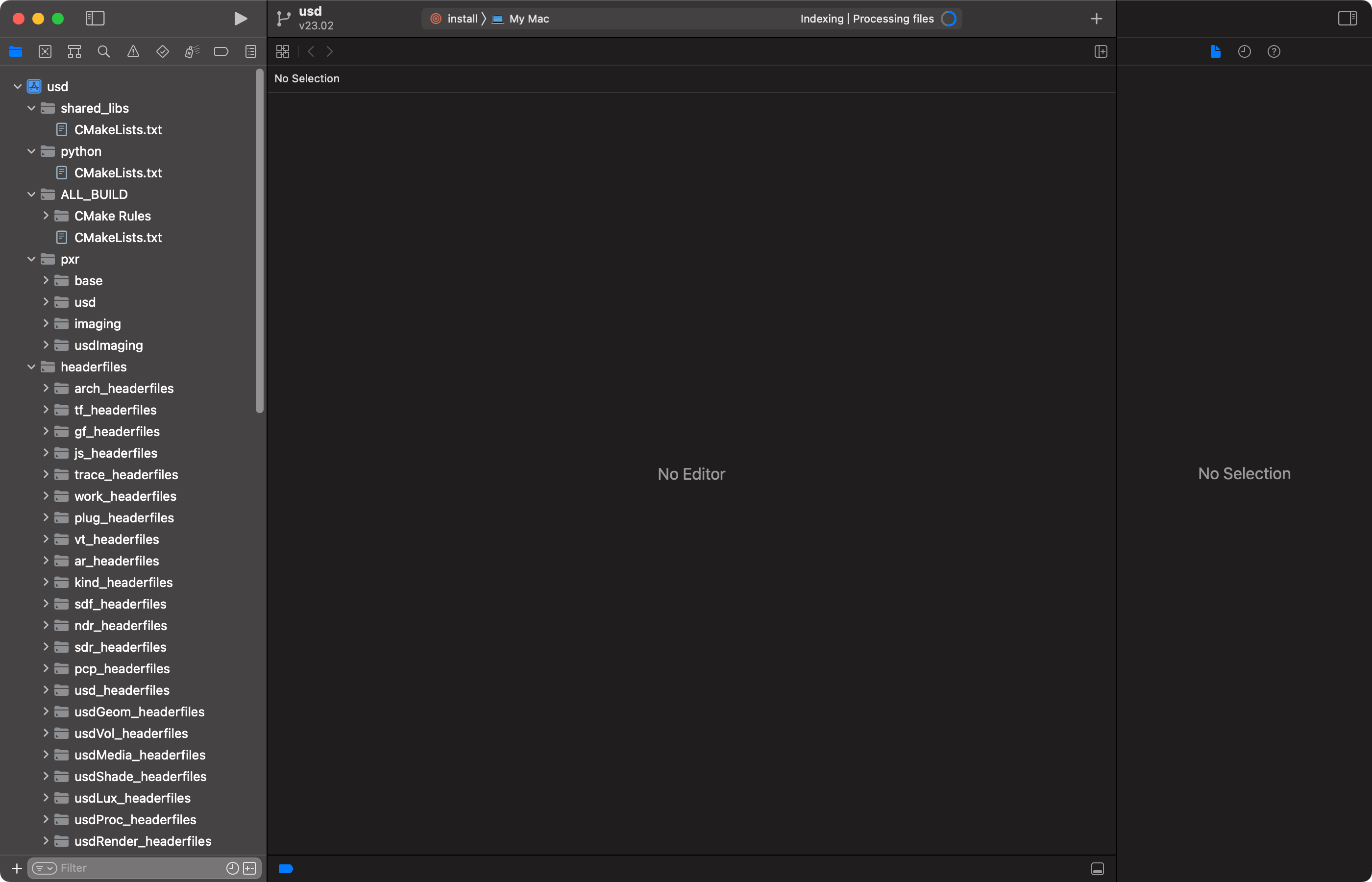

スキーマの一覧から install を選ぶ。

./images/figure_usd_xcode_debug_02.png

Xcodeでビルド

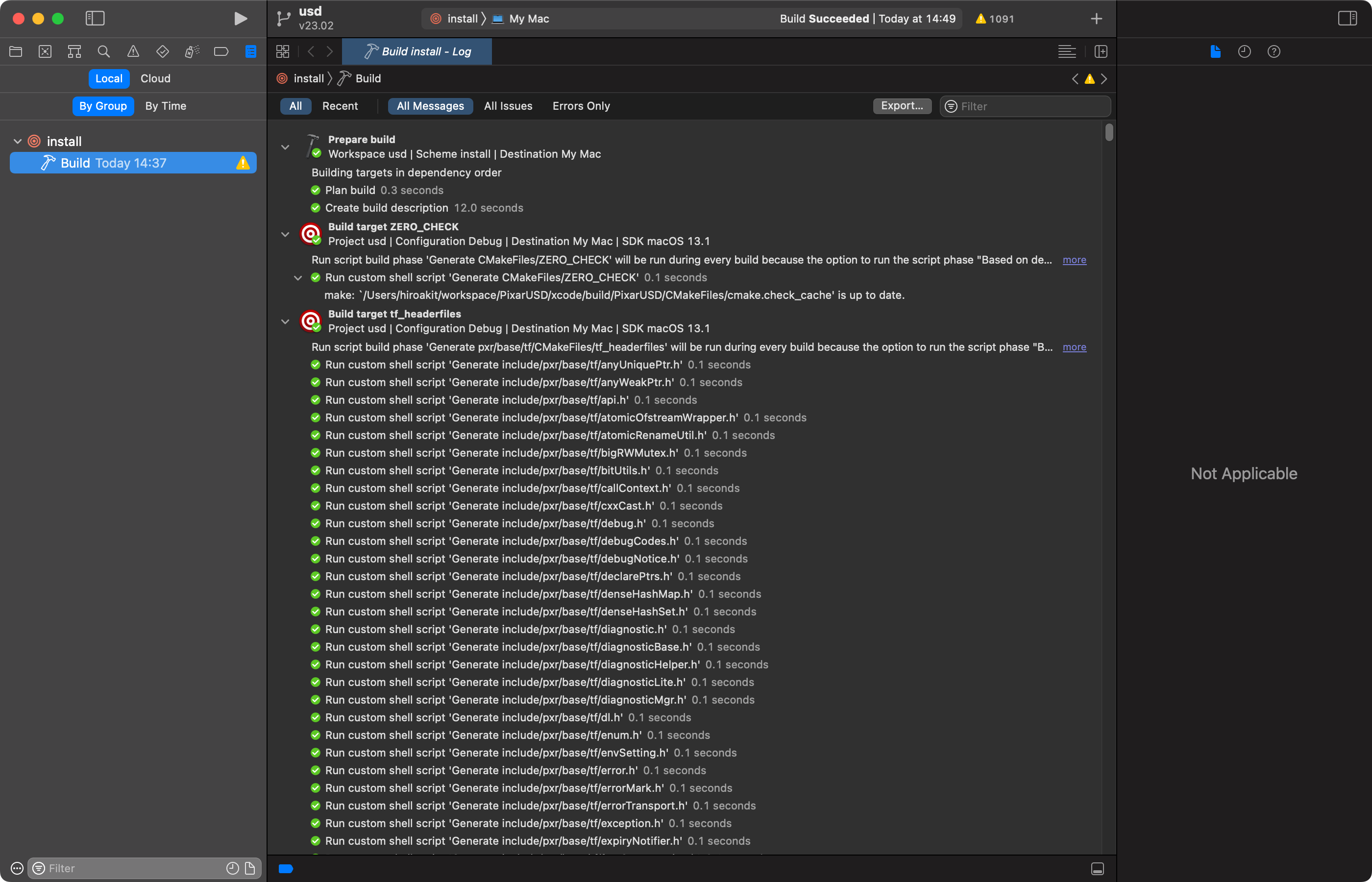

スキーマ install をビルド (Command + b) する。

./images/figure_usd_xcode_debug_03.png

Xcodeでデバッグ実行

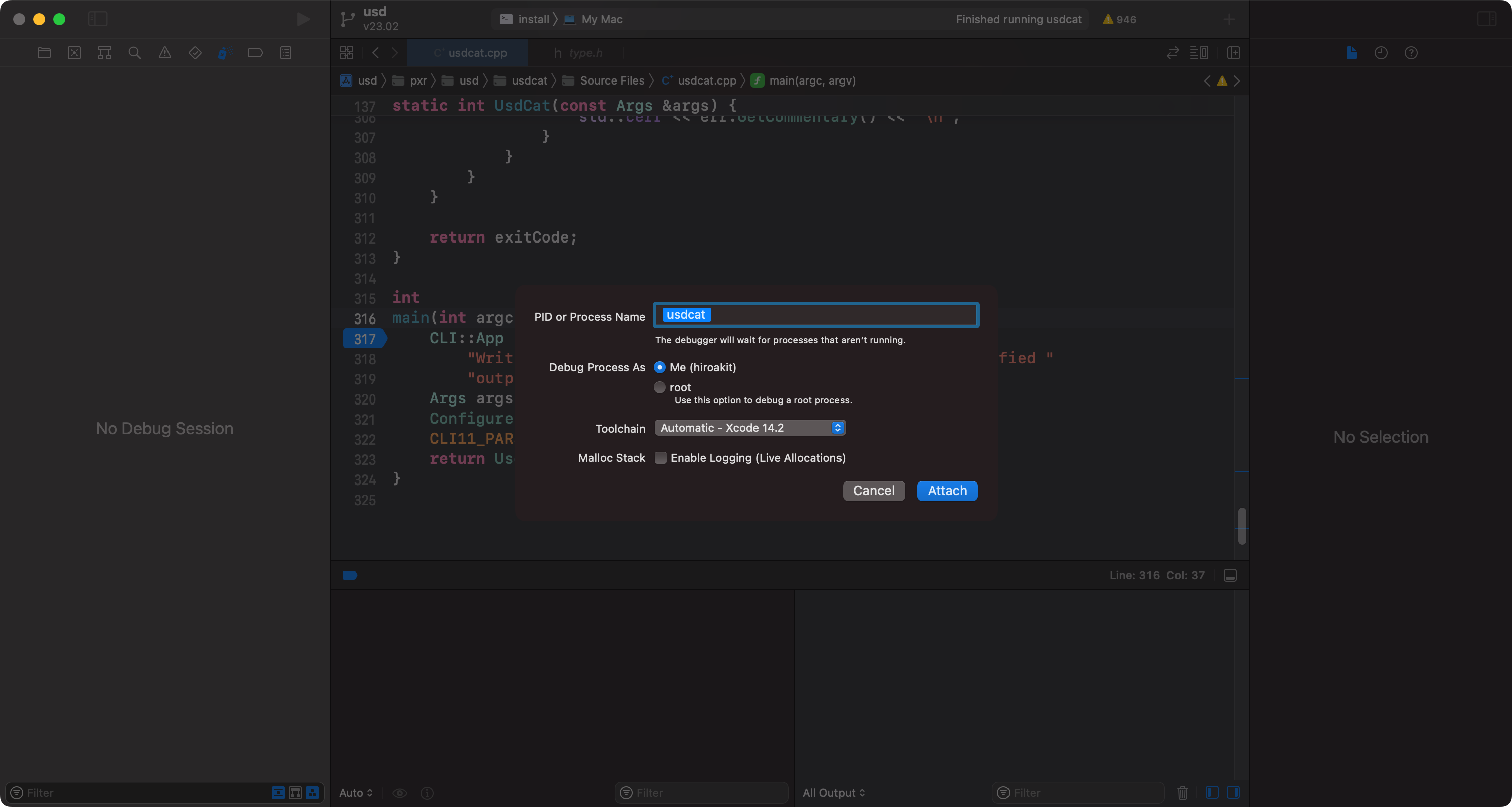

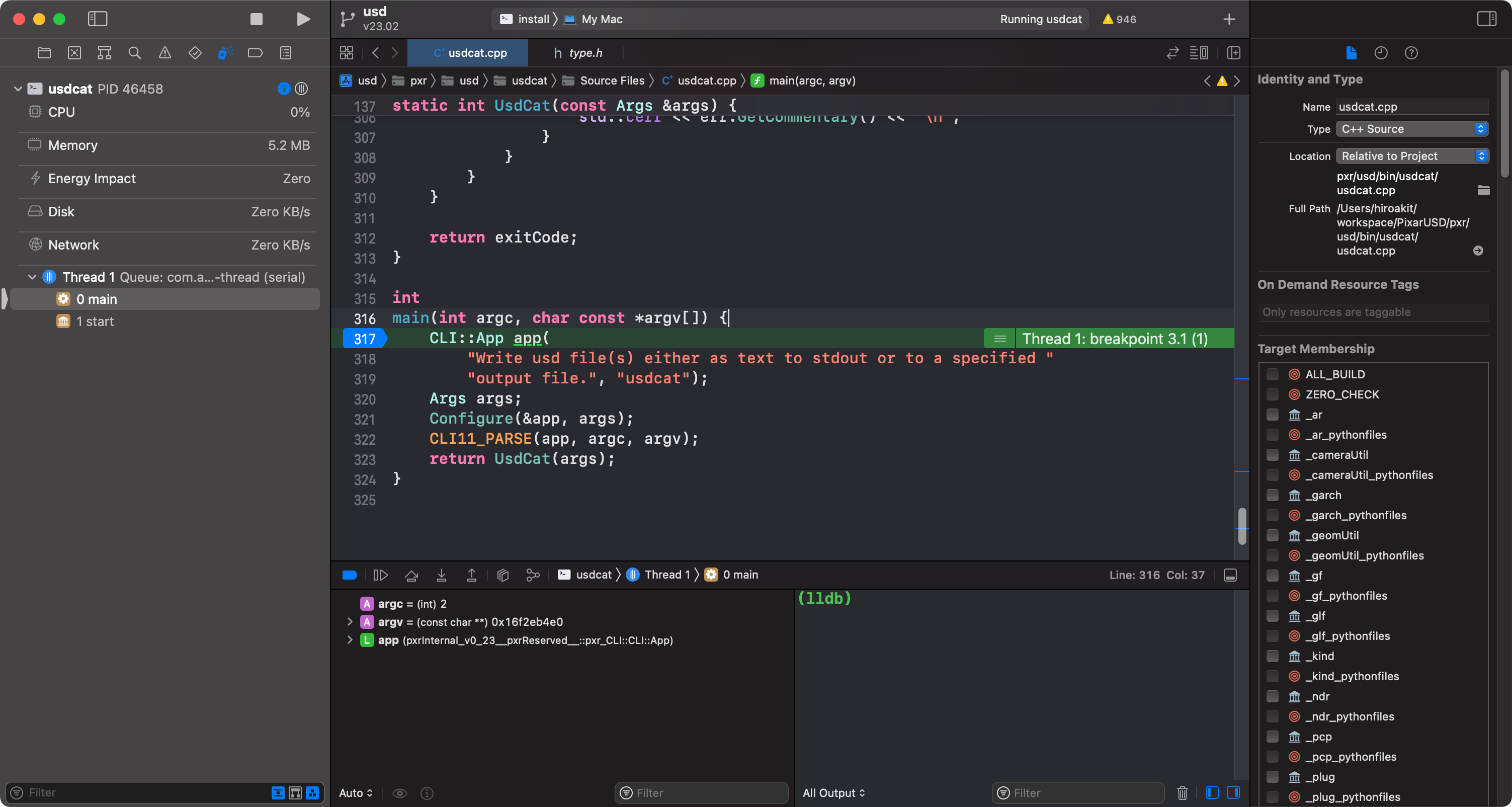

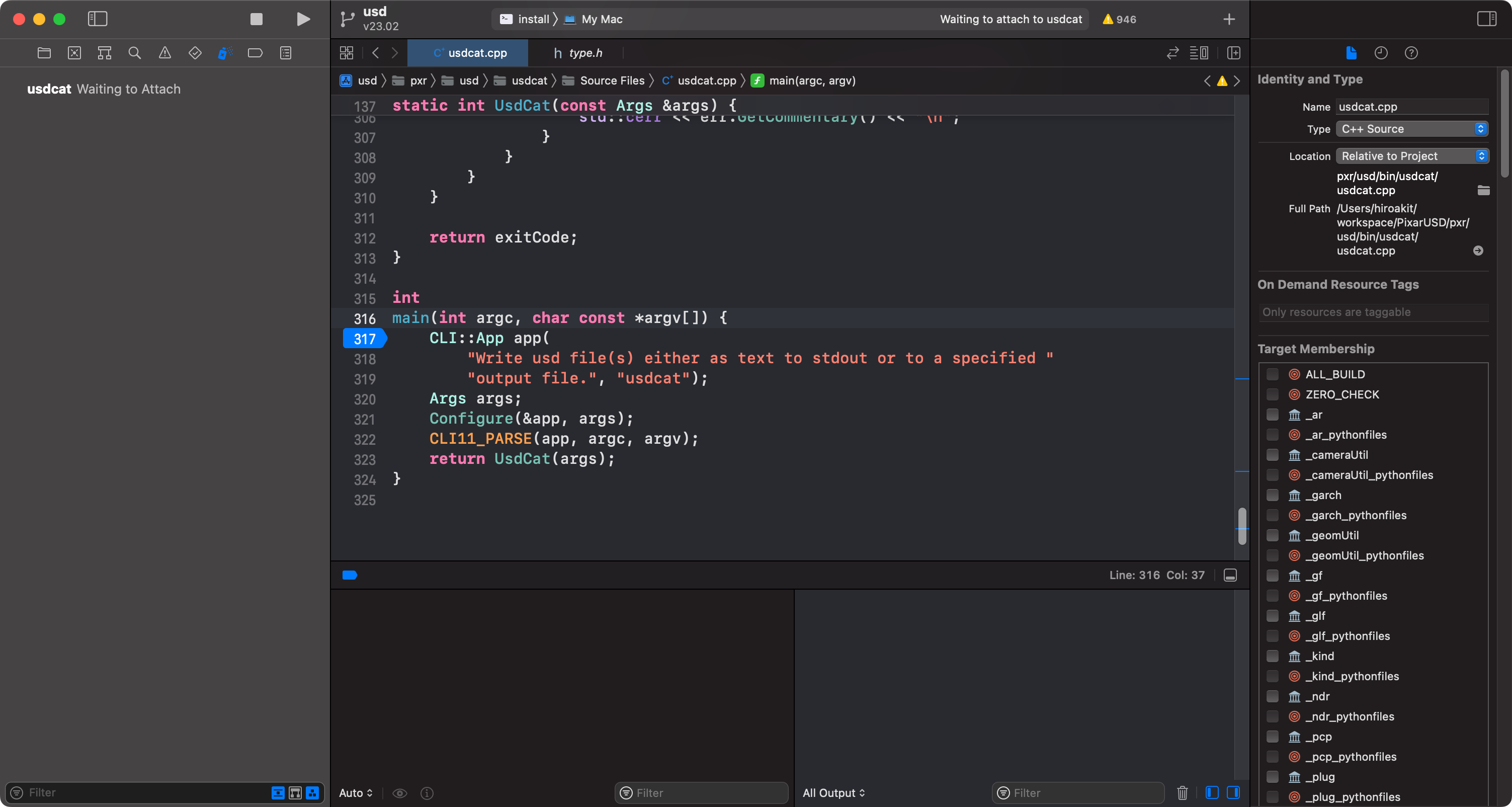

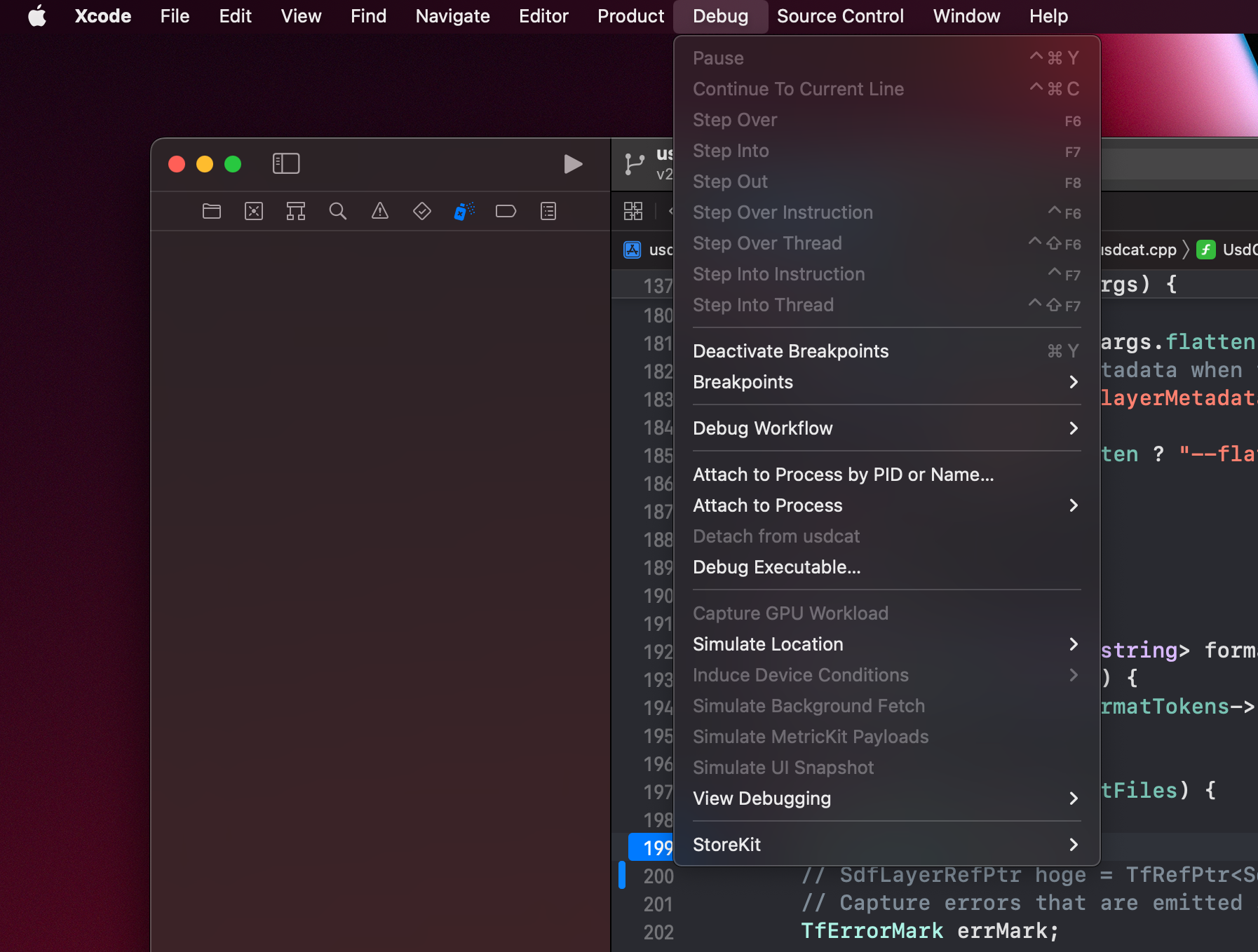

例としてコマンド usdcat をアタッチしてデバッグする。

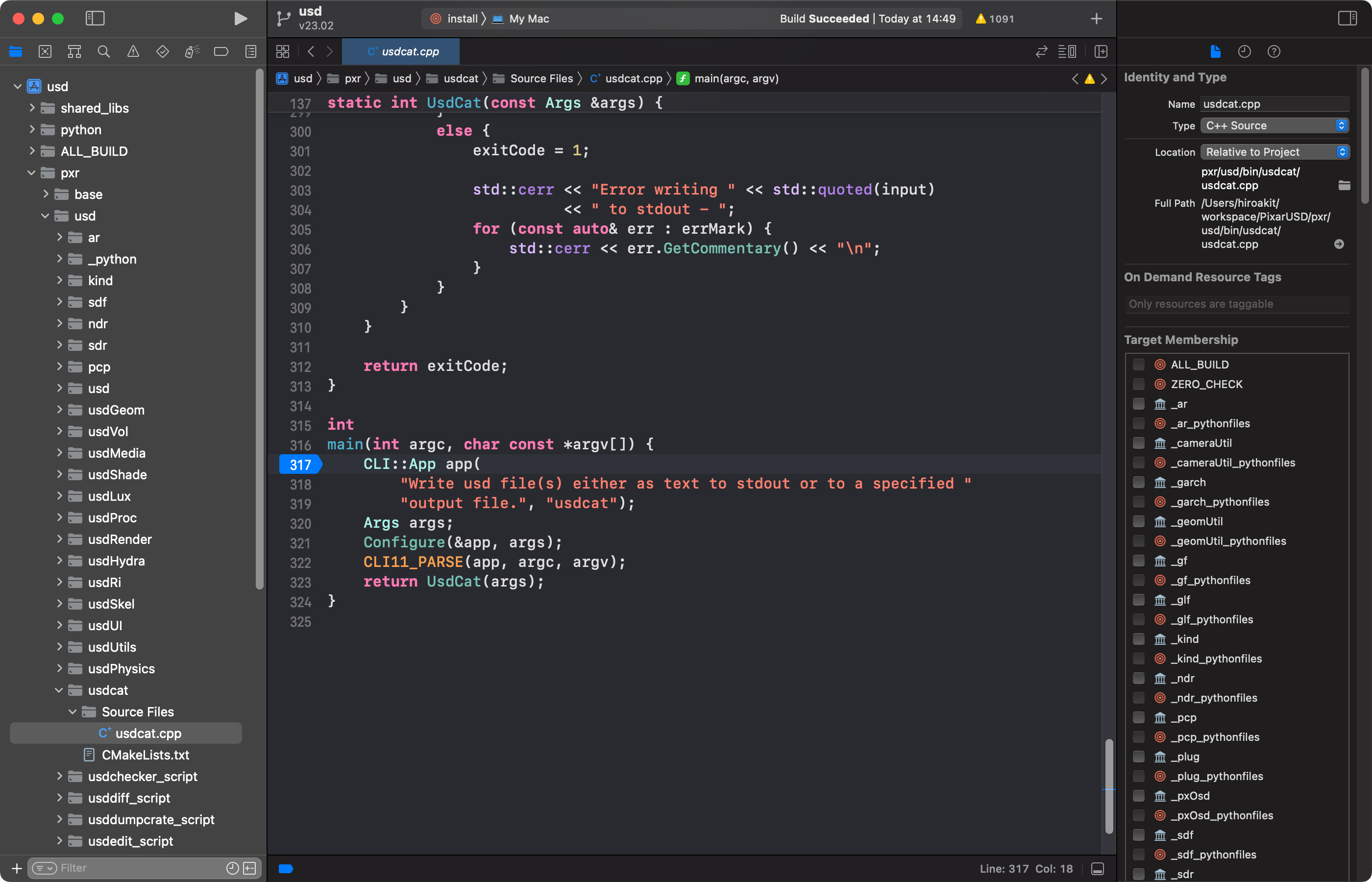

usdcat のソースコード usdcat.cpp を開きmain関数があるL317にブレイクポイントを置く。ファイルはXcodeのProject Navigator (Command + 1)にあるツリーからusd (プロジェクト) > pxr > usd > usdcat > Source Filesと辿ったところにある。

./images/figure_usd_xcode_debug_04.png
